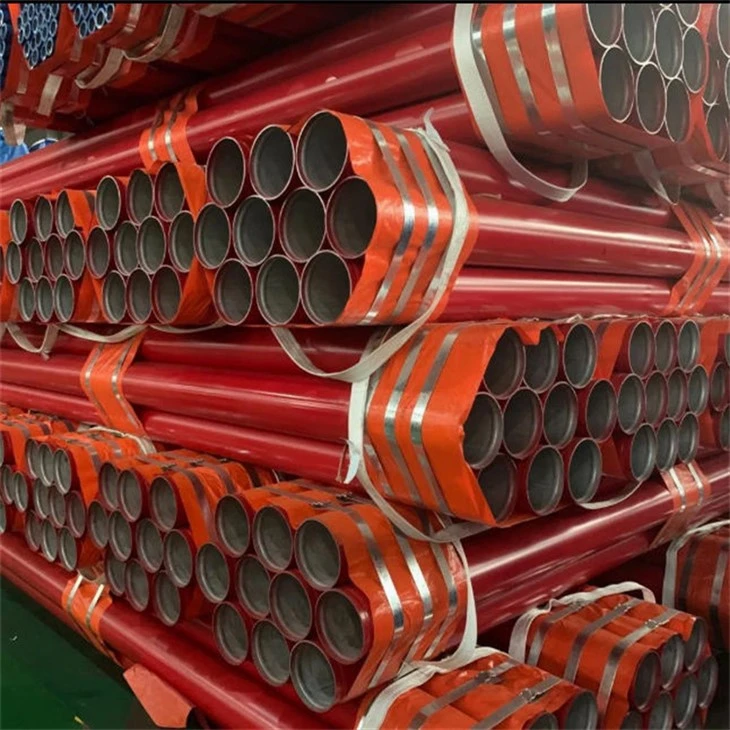

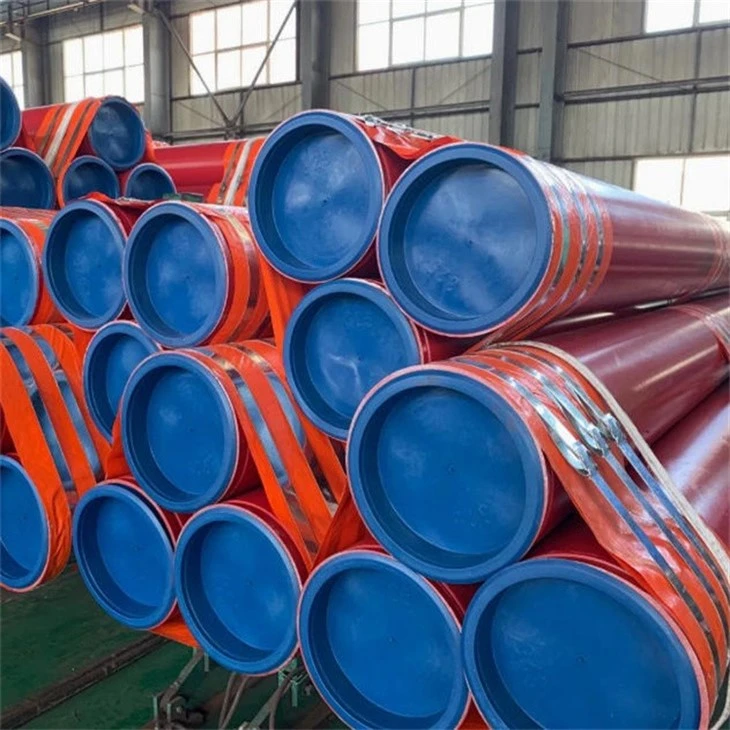

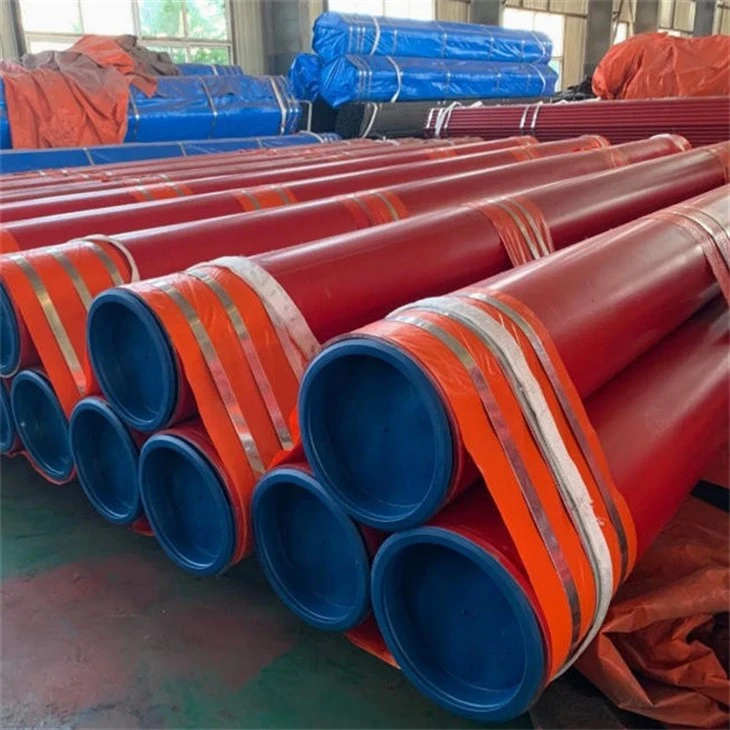

Επίστρωση FBE (Fusion Bonded Epoxy) για σωλήνες

Ο σωλήνας με επίστρωση FBE είναι σωλήνας χωρίς ραφή ή συγκολλημένος άνθρακας ή χάλυβας χαμηλού κράματος που προστατεύεται από ένα εργοστασιακό θερμοσκληρυνόμενο εποξειδικό επίχρισμα σε σκόνη. Το χαλύβδινο υπόστρωμα μπορεί να κατασκευαστεί με διαδικασίες χωρίς συγκόλληση, HFW/ERW, LSAW ή SSAW σύμφωνα με τις απαιτήσεις API 5L, ASTM, EN ή ειδικών έργων για σωλήνες γραμμής, ενώ το σύστημα FBE καθορίζεται ξεχωριστά με βάση τη θερμοκρασία λειτουργίας, τις συνθήκες ταφής ή εμβάπτισης, τη μέθοδο εγκατάστασης και την έκθεση σε μηχανικές βλάβες. Κατά την παραγωγή, η επιφάνεια του σωλήνα απολιπαίνεται, αμμοβολείται με λειαντική αμμοβολή στον απαιτούμενο βαθμό καθαριότητας και προφίλ αγκύρωσης, θερμαίνεται εντός του κατάλληλου παραθύρου εφαρμογής σκόνης και ψεκάζεται ηλεκτροστατικά με εποξειδική σκόνη. Η σκόνη λιώνει σε επαφή με τον καυτό χάλυβα, βρέχει το προφίλ ανατίναξης, ζελέ και χημικά διασταυρώνεται, σχηματίζοντας ένα συνεχές θερμοσταθερό φιλμ που προσκολλάται απευθείας στο υπόστρωμα.

Αυτή η συγκολλημένη επίστρωση περιορίζει την επαφή μεταξύ του χάλυβα και της υγρασίας του εδάφους, των υπόγειων υδάτων, των διαλυμένων αλάτων και άλλων διαβρωτικών ειδών και χρησιμοποιείται συνήθως σε συνδυασμό με ένα σωστά σχεδιασμένο σύστημα καθοδικής προστασίας για θαμμένους ή βυθισμένους αγωγούς πετρελαίου και αερίου. Ο όρος FBE περιγράφει μόνο το σύστημα προστατευτικής επίστρωσης. δεν καθορίζει την ποιότητα χάλυβα, τη διαδρομή κατασκευής, το πάχος του τοιχώματος, την πίεση σχεδιασμού ή τις μηχανικές ιδιότητες του βασικού σωλήνα.

Ανάλογα με τη θερμοκρασία λειτουργίας, τη μέθοδο εγκατάστασης και την έκθεση σε μηχανικές βλάβες, ένας σωλήνας με επίστρωση FBE μπορεί να χρησιμοποιήσει:

• Εξωτερικό FBE μονής στρώσης.
• Διπλή στρώση FBE με εξωτερικό στρώμα ανθεκτικό στην τριβή.
• FBE ως αστάρι ελέγχου της διάβρωσης σε σύστημα 3LPE ή 3LPP.
• Εσωτερική επένδυση FBE όταν απαιτείται από το μέσο συντήρησης και το ισχύον πρότυπο σωληνώσεων νερού ή διεργασίας.

Τα εξωτερικά και εσωτερικά συστήματα FBE πρέπει να προσδιορίζονται χωριστά. Μια σκόνη κατάλληλη για σέρβις εξωτερικών θαμμένων σωλήνων δεν είναι αυτόματα κατάλληλη για πόσιμο νερό, νερό παραγωγής, χημικά, εσωτερική υπηρεσία υψηλής θερμοκρασίας ή λειτουργίες βελτίωσης ροής.



Τυπικές εφαρμογές

Η επίστρωση FBE χρησιμοποιείται όπου η αντιδιαβρωτική προστασία πρέπει να διατηρείται μετρήσιμη μέσω ελεγχόμενης προετοιμασίας επιφανειών, εφαρμογής επίστρωσης, επιθεώρησης DFT, ανίχνευσης διακοπών, επισκευής και ανιχνεύσιμων αρχείων απελευθέρωσης.

Αγωγοί πετρελαίου και αερίου: Η εξωτερική επίστρωση FBE εφαρμόζεται σε θαμμένους ή βυθισμένους αγωγούς μεταφοράς, σε γραμμές συγκέντρωσης και σε γραμμές ροής. Η επίστρωση απομονώνει τον χάλυβα από υγρό έδαφος, υπόγεια ύδατα και διαλυμένη ιοντική μόλυνση, διατηρώντας τη συμβατότητα με την καθοδική προστασία. Η επιλογή θα πρέπει να λαμβάνει υπόψη τη θερμοκρασία λειτουργίας, την κατάσταση του εδάφους, την παραμόρφωση σωλήνων, τον σχεδιασμό των αρμών πεδίου, την ποιότητα επίχωσης και το αναμενόμενο φορτίο χειρισμού κατά τη μεταφορά, την τοποθέτηση και την εκσκαφή.

Το FBE μονής στρώσης είναι κατάλληλο όταν ελέγχεται η βλάβη της εγκατάστασης. Το FBE διπλής στρώσης ή ανθεκτικό στην τριβή μπορεί να καθοριστεί για διαβάσεις αυτοκινητοδρόμων, διαβάσεις ποταμών, οριζόντια κατευθυνόμενη γεώτρηση (HDD) και άλλα ανοίγματα που εκτίθενται σε αυξημένη πρόσκρουση, απόξεση ή ζημιά από οπισθέλκουσα.

Σωλήνες νερού και αποχέτευσης: Η επίστρωση και η επένδυση FBE μπορούν να εφαρμοστούν σε χαλύβδινους σωλήνες νερού και εξαρτήματα σύμφωνα με το AWWA C213 και τις απαιτήσεις του έργου. Η εξωτερική επίστρωση προστατεύει τον θαμμένο χάλυβα από τη διάβρωση από την πλευρά του εδάφους, ενώ μια εσωτερική επίστρωση πρέπει να είναι ειδικά κατάλληλη για μεταφερόμενο νερό ή λύματα.

Για την υπηρεσία πόσιμου νερού, η προδιαγραφή πρέπει να προσδιορίζει την απαιτούμενη υγειονομική έγκριση πόσιμου νερού, την κατάσταση ωρίμανσης, τα επιτρεπόμενα όρια απορρόφησης, τη μέθοδο δοκιμής ασυνέχειας, την απαίτηση καθαριότητας και την επεξεργασία των άκρων συγκόλλησης, των φλαντζών και των αρμών πεδίου.

Εξαρτήματα και βαλβίδες: Το FBE μπορεί να εφαρμοστεί σε κάμψεις, μπλουζάκια, μειωτήρες, σώματα βαλβίδων και άλλα εξαρτήματα σιδηρούχων ή χαλύβδινων σωλήνων. Αυτά τα προϊόντα απαιτούν πρόσθετη επιθεώρηση γύρω από τις άκρες, τις άκρες συγκόλλησης, τις μεταπτώσεις του σώματος, τις βρύσες, τις κοιλότητες και τις ακανόνιστες γεωμετρίες, επειδή η ηλεκτροστατική θωράκιση και η τοπική απώλεια θερμότητας μπορεί να δημιουργήσουν ζώνες λεπτής μεμβράνης.

Όταν περιλαμβάνονται βαλβίδες ή κρουνοί, το εύρος της επίστρωσης πρέπει να διακρίνει μεταξύ εξωτερικών FBE και εσωτερικών προστατευτικών επιστρώσεων. Το AWWA C550 ισχύει ειδικά για εσωτερικές επιστρώσεις βαλβίδων και κρουνών που πληρούν τις προϋποθέσεις για σέρβις νερού και δεν αποτελεί γενικό πρότυπο εξωτερικής επίστρωσης για χαλύβδινους σωλήνες.

Ράβδος οπλισμού, ανάλογα με το έργο: Η εποξειδική ένωση με σύντηξη χρησιμοποιείται επίσης στον οπλισμό χάλυβα για τη μείωση της επαφής με τα χλωρίδια και την υγρασία σε κατασκευές από σκυρόδεμα. Ωστόσο, η ράβδος με επίστρωση FBE ακολουθεί συγκεκριμένα πρότυπα υλικού, κάμψης, χειρισμού και επισκευής. Τα δεδομένα πιστοποίησης ράβδων οπλισμού δεν θα πρέπει να χρησιμοποιούνται ως απόδειξη αποδοχής σε ένα έργο σωλήνων με επίστρωση FBE.



Πεδίο εφαρμογής και σημεία αποδοχής προδιαγραφών επίστρωσης σωλήνων

Μια πρακτική προδιαγραφή επίστρωσης FBE συνδέει κάθε πεδίο παραγγελίας με ένα μετρήσιμο αρχείο παραγωγής ή επιθεώρησης. Οι τελικές απαιτήσεις εφαρμόζονται συνήθως μέσω ενός εγκεκριμένου σχεδίου επιθεώρησης και δοκιμής (ITP).

Περίληψη προδιαγραφών για RFQ επίστρωσης σωλήνων

Εννοια	Τυπικός ορισμός στο RFQ/ITP	Εστίαση αποδοχής
Σύστημα επίστρωσης	FBE μονής στρώσης, FBE διπλής στρώσης, FBE ανθεκτικό στην τριβή ή FBE ως αστάρι εντός 3LPE/3LPP	Η κατασκευή του συστήματος ταιριάζει με τη θερμοκρασία λειτουργίας, τη μέθοδο εγκατάστασης και την έκθεση σε μηχανικές βλάβες
Σωλήνας βάσης	Standard, έκδοση, βαθμός, διαδρομή κατασκευής, OD, πάχος τοιχώματος, μήκος και τελική κατάσταση	Το σωστό υλικό και η γεωμετρία του σωλήνα εισέρχονται στη γραμμή επίστρωσης
Προετοιμασία επιφάνειας	Βαθμός καθαριότητας, κατάλληλο προφίλ αγκύρωσης, όρια σκόνης και διαλυτή μόλυνση	Η επιφάνεια του χάλυβα είναι κατάλληλη για σταθερή πρόσφυση της επίστρωσης
DFT/πάχος	Ελάχιστο, ονομαστικό ή επιτρεπόμενο εύρος, μοτίβο μετρήσεων και μέθοδος μέτρησης	Το πάχος του φιλμ είναι επαρκές και κατανέμεται ομοιόμορφα χωρίς υπερβολές
Δοκιμή ασυνέχειας/πορώδους	Τύπος ανιχνευτή, βάση τάσης, κάλυψη επιθεώρησης, κανόνες επισκευής και επανελέγχου	Η επίστρωση σχηματίζει ένα συνεχές φράγμα διάβρωσης χωρίς ανοιχτές ασυνέχειες
Απολήξεις σωλήνων/ζώνη χωρίς επίστρωση (cutback)	Μήκος περικοπής και ανοχή, κατάσταση λοξοτομής και προσωρινή προστασία	Η συγκόλληση πεδίου και η επίστρωση αρμών πεδίου μπορούν να ολοκληρωθούν χωρίς μόλυνση ή σύγκρουση διαστάσεων
Επισκευές	Εγκεκριμένο υλικό επισκευής, μέθοδος προετοιμασίας, μέγιστο μέγεθος επισκευής και υποχρεωτικός επανέλεγχος	Τα τοπικά ελαττώματα κλείνονται με ελεγχόμενη και τεκμηριωμένη διαδικασία
Ιχνηλασιμότητα	Το αναγνωριστικό σωλήνα συνδέεται με τον αριθμό εκτέλεσης, την παρτίδα επικάλυψης, την παρτίδα σκόνης, τις αναφορές επιθεώρησης και τη λίστα συσκευασίας	Η φυσική διοχέτευση παραμένει συνδεδεμένη με ολόκληρο το αρχείο έκδοσης

Για το εξωτερικό FBE μονής στρώσης που χρησιμοποιείται σε αγωγούς μεταφοράς πετρελαίου και φυσικού αερίου, το ISO 21809-2:2026 αφορά την πιστοποίηση, την εφαρμογή, την επιθεώρηση, τη δοκιμή, το χειρισμό και την αποθήκευση. Το AMPP/NACE SP0394-2023 παρέχει πρόσθετες βιομηχανικές πρακτικές για μονόφυλλο εξωτερικό FBE που εφαρμόζεται σε φυτά.

Το CSA Z245.20:22 ισχύει για την εποξειδική εξωτερική επίστρωση που εφαρμόζεται σε φυτικές εγκαταστάσεις για χαλύβδινους σωλήνες. Το CSA Z245.21 καλύπτει την επίστρωση πολυαιθυλενίου και δεν πρέπει να χρησιμοποιείται ως η κύρια αναφορά για την επίστρωση FBE.

Το AWWA C213-22 εφαρμόζεται όταν προδιαγράφονται επιστρώσεις ή επενδύσεις FBE για χαλύβδινους σωλήνες νερού και εξαρτήματα. Το AWWA C550-24 ισχύει για εσωτερικές προστατευτικές επιστρώσεις βαλβίδων και κρουνών εντός του δηλωθέντος πεδίου παροχής υπηρεσιών νερού.

Η παραγγελία αγοράς πρέπει να αναφέρει την απαιτούμενη έκδοση και τυχόν συμπληρώματα έργου. Η αναφορά σε ένα πρότυπο δεν εξαλείφει την ανάγκη καθορισμού DFT, θερμοκρασίας σχεδιασμού, περικοπής, ορίων επισκευής, δοκιμών πιστοποίησης, συχνότητας επιθεώρησης και τεκμηρίωσης έργου.

Διαδικασία εφαρμογής (προετοιμασία επιφάνειας, προθέρμανση, σκόνη, τήξη και σκλήρυνση)



Η συμπεριφορά της επίστρωσης FBE καθορίζεται πριν η σκόνη φτάσει στον σωλήνα. Η κατάσταση της επιφάνειας, ο θερμικός έλεγχος, ο χειρισμός της σκόνης και το ιστορικό ωρίμανσης πρέπει να διατηρούνται εντός του κατάλληλου παραθύρου διεργασίας καθ' όλη τη διάρκεια της παραγωγής.

1. Προετοιμασία επιφάνειας

Το λάδι, το γράσο, οι προσωρινές επικαλύψεις, τα υπολείμματα σήμανσης και άλλες μολύνσεις αφαιρούνται πριν από την λειαντική αμμοβολή. Τα ελαττώματα του χάλυβα όπως αιχμηρά γρέζια, νιφάδες, πιτσίλισμα συγκόλλησης και ανυψωμένες ακμές λείανσης πρέπει να διορθωθούν, επειδή μια λεπτή θερμοσκληρυνόμενη μεμβράνη δεν μπορεί να καλύψει αξιόπιστα μη αποδεκτές συνθήκες υποστρώματος.

Στη συνέχεια, ο σωλήνας εκτοξεύεται με λειαντική αμμοβολή στον καθορισμένο βαθμό καθαριότητας, συνήθως ISO 8501-1 Sa 2½ ή SSPC-SP 10/NACE No. 2 όταν απαιτείται από την ισχύουσα διαδικασία. Η ανατίναξη δημιουργεί επίσης ένα προφίλ αγκύρωσης που ευνοεί τη μηχανική εμπλοκή μεταξύ του FBE και του χάλυβα.

Η επιθεώρηση μπορεί να περιλαμβάνει:

• οπτική σύγκριση καθαριότητας.
• μέτρηση προφίλ επιφάνειας με ταινία ρεπλίκα ή όργανο βαθμονομημένου προφίλ.
• αξιολόγηση σκόνης?
• προσδιορισμός διαλυτών αλάτων όταν προσδιορίζεται.
• έλεγχος της θερμοκρασίας της επιφάνειας του σωλήνα και του σημείου δρόσου.
• επιβεβαίωση ότι έχουν αφαιρεθεί η χαλαρή λειαντική και η ενσωματωμένη μόλυνση·
• έλεγχος του διαστήματος μεταξύ ανατίναξης και επίστρωσης.

Το απαιτούμενο προφίλ αγκύρωσης προσδιορίζεται από την επιλεγμένη σκόνη FBE και την κατάλληλη διαδικασία επίστρωσης. Ένα σταθερό εύρος προφίλ δεν πρέπει να μεταφράζεται αυτόματα από άλλο σύστημα πούδρας.

2. Προθέρμανση

Ο καθαρός σωλήνας θερμαίνεται με επαγωγικά πηνία ή άλλο εγκεκριμένο σύστημα θέρμανσης. Ο χάλυβας πρέπει να φτάσει στο παράθυρο εφαρμογής της συγκεκριμένης σκόνης πριν εισέλθει στον θάλαμο ψεκασμού.

Ο έλεγχος θερμοκρασίας πρέπει να λαμβάνει υπόψη:

• το πάχος του τοιχώματος και η θερμική ικανότητα του σωλήνα.
• ομοιομορφία περιφερειακής θερμοκρασίας.
• η διακύμανση της θερμοκρασίας κατά μήκος του σωλήνα.
• απώλεια θερμότητας κοντά στα άκρα και τις ζώνες περικοπής.
• ταχύτητα γραμμής επίστρωσης.
• ο απαιτούμενος χρόνος ζελατινοποίησης και σκλήρυνσης·
• βαθμονομημένα όργανα υπερύθρων και θερμοκρασίας επαφής.

Η θερμοκρασία του χάλυβα κάτω από το κατάλληλο εύρος μπορεί να προκαλέσει ατελή τήξη, κακή διαβροχή της επιφάνειας, ασθενή πρόσφυση και ανεπαρκή σκλήρυνση. Η υπερβολική θερμοκρασία μπορεί να επιταχύνει τη ζελατινοποίηση, να μειώσει την ευκαμψία του φιλμ, να καταστρέψει τη σκόνη ή να δημιουργήσει ανεπαρκή κατάσταση σκλήρυνσης. Το αρχείο καταγραφής παραγωγής πρέπει να δείχνει τις πραγματικές μετρούμενες θερμοκρασίες και όχι μόνο τη ρύθμιση του θερμαντήρα.

3. Εφαρμογή ηλεκτροστατικής σκόνης

Η ηλεκτροστατικά φορτισμένη σκόνη FBE ψεκάζεται στον γειωμένο και θερμαινόμενο χαλύβδινο σωλήνα. Η σκόνη λιώνει κατά την επαφή, ρέει προς το προφίλ ανατίναξης και ενώνεται μεταξύ τους για να σχηματίσουν ένα συνεχές φιλμ.

Τα στοιχεία ελέγχου εφαρμογών περιλαμβάνουν συνήθως:

• όνομα και αριθμός παρτίδας της σκόνης·
• κατάσταση αποθήκευσης και διάρκεια ζωής της σκόνης.
• όρια παρθένας και ανακτημένης σκόνης.
• θέση και τάση των πιστολιών ψεκασμού.
• Ρυθμός τροφοδοσίας σκόνης.
• περιστροφή σωλήνα ή ταχύτητα μεταφορέα.
• καθαρισμός του θαλάμου ψεκασμού.
• εναπόθεση σε ραφές συγκόλλησης.
• κάλυψη και έλεγχος περικοπών περιοχών.
• πάχος φιλμ στα άκρα σωλήνων και γεωμετρικές μεταβάσεις.

Το τοπικό DFT θα πρέπει να ελέγχεται σε ραφές συγκόλλησης, ζώνες γείωσης, άκρα σωλήνων και άλλες θέσεις όπου η γεωμετρία της επιφάνειας ή η διακύμανση της θερμοκρασίας μπορεί να επηρεάσει την εναπόθεση επίστρωσης.

4. Σκλήρυνση και ψύξη

Κατά την εφαρμογή, η υπολειπόμενη θερμότητα του χάλυβα επιτρέπει στο τηγμένο εποξειδικό να πήξει και να διασταυρωθεί χημικά. Η απαιτούμενη συνθήκη σκλήρυνσης εξαρτάται από τη σύνθεση της σκόνης, το ιστορικό θερμοκρασίας του χάλυβα, το πάχος της μεμβράνης και τον χρόνο που έχει περάσει πριν από την απόσβεση του νερού.

Η εγκεκριμένη διαδικασία πρέπει να ορίζει:

• το παράθυρο αποδεκτής θερμοκρασίας εφαρμογής.
• τον ελάχιστο χρόνο σκλήρυνσης ή παραμονής.
• περιορισμοί ταχύτητας γραμμής.
• ο χρόνος πριν το σβήσιμο με νερό?
• πρόσθετη μεταθέρμανση όταν απαιτείται.
• τη μέθοδο επαλήθευσης σκλήρυνσης·
• η ενέργεια που πρέπει να γίνει μετά από μια απόκλιση θερμοκρασίας ή ταχύτητας γραμμής.

Η διαφορική θερμιδομετρία σάρωσης μπορεί να χρησιμοποιηθεί όταν απαιτείται για την αξιολόγηση των ιδιοτήτων της σκόνης, της συμπεριφοράς μετάβασης γυαλιού ή του βαθμού σκλήρυνσης. Η συχνότητα δοκιμών και τα κριτήρια αποδοχής πρέπει να ακολουθούν το ισχύον πρότυπο, την πιστοποίηση επίστρωσης και το ITP του έργου.

Η ψύξη ξεκινά μόνο αφού έχει επιτευχθεί επαρκής σκλήρυνση. Η απόσβεση με αέρα, η σβέση με νερό ή η βαθμιαία ψύξη μπορούν να χρησιμοποιηθούν σύμφωνα με την ειδική διαδικασία. Το πρόωρο σβήσιμο μπορεί να διαταράξει τη σκλήρυνση, ενώ ο μη ελεγχόμενος χειρισμός πριν από επαρκή ψύξη μπορεί να σημαδέψει ή να παραμορφώσει την τελική επίστρωση.

Μετά την ψύξη, ο σωλήνας με επίστρωση FBE υποβάλλεται σε οπτική επιθεώρηση, μέτρηση DFT, ανίχνευση ασυνέχειας, επαλήθευση περικοπής, επιτρεπόμενη επισκευή, επανέλεγχος, σήμανση και προστατευμένη αποθήκευση.

Βασικά χαρακτηριστικά απόδοσης



Επιλέγεται μια εποξειδική επίστρωση με σύντηξη επειδή η απόδοσή της μπορεί να συνδεθεί με καθορισμένες δοκιμές πιστοποίησης και μετρήσιμους ελέγχους παραγωγής.

Προστασία από τη διάβρωση: Το σκληρυμένο φιλμ διαχωρίζει τον χάλυβα από την υγρασία, το οξυγόνο, τα άλατα και άλλους εξωτερικούς διαβρωτικούς παράγοντες. Η απόδοση εξαρτάται από τη συνέχεια της επίστρωσης, την πρόσφυση, τη σκλήρυνση, το πάχος του φιλμ και την καταλληλότητα της πούδρας που επιλέγεται για το πραγματικό περιβάλλον λειτουργίας.

Υψηλή πρόσφυση: Το FBE προσκολλάται απευθείας σε σωστά προετοιμασμένο χάλυβα. Η σταθερή πρόσφυση απαιτεί ελεγχόμενο καθαρισμό, προφίλ αγκύρωσης, θερμοκρασία εφαρμογής, σκλήρυνση και προστασία από τη μόλυνση μεταξύ ανατίναξης και επίστρωσης.

Χημική αντοχή: Τα πιστοποιημένα συστήματα FBE μπορούν να αντισταθούν σε μια ποικιλία χημικών ουσιών του εδάφους, εξαρτημάτων υπόγειων υδάτων και περιβάλλοντος αγωγών. Η χημική αντοχή εξαρτάται από το προϊόν και τη θερμοκρασία και θα πρέπει να επιβεβαιώνεται έναντι της πραγματικής έκθεσης αντί να περιγράφεται ως απεριόριστη αντοχή.

Αντίσταση καθοδικής αποσύνδεσης: Για αγωγούς που λειτουργούν με καθοδική προστασία, το σύστημα επίστρωσης αξιολογείται τακτικά για την αντίσταση αποσύνδεσής του γύρω από ένα σκόπιμο ελάττωμα κάτω από μια καθορισμένη τάση, ηλεκτρολύτη, θερμοκρασία και χρόνο έκθεσης. Τα αποτελέσματα της πιστοποίησης δεν είναι εναλλάξιμα μεταξύ σκόνης, κύκλων σκλήρυνσης ή θερμοκρασιών λειτουργίας.

Σκληρότητα και ευελιξία: Ένα πιστοποιημένο σύστημα FBE προσφέρει αντοχή στην κρούση κατά το χειρισμό και μπορεί να φιλοξενήσει ελεγχόμενη παραμόρφωση του σωλήνα. Η πραγματική ευελιξία εξαρτάται από τη χημεία της σκόνης, το DFT, τη σκλήρυνση, τη διάμετρο του σωλήνα, το πάχος του τοιχώματος και τις συνθήκες κάμψης. Τα συστήματα διπλής στρώσης μπορούν να επιλεγούν όπου απαιτείται μεγαλύτερη αντοχή σε τριβή και ζημιές στην εγκατάσταση.

Ομαλή, επιθεωρήσιμη επιφάνεια: Το εξωτερικό FBE παρέχει μια λεία επιφάνεια που διευκολύνει την οπτική επιθεώρηση, τον έλεγχο DFT και την ασυνέχεια. Δεν μειώνει την αντίσταση εσωτερικής ροής του σωλήνα, αφού βρίσκεται στο εξωτερικό του σωλήνα. Η μείωση της εσωτερικής τραχύτητας μπορεί να αναφερθεί μόνο όταν εφαρμόζεται ξεχωριστά καθορισμένη και ειδική εσωτερική επίστρωση FBE.

Διεπαφές συστήματος: εποξειδικό αστάρι και εποξειδική βαφή

Τα έγγραφα επίστρωσης συχνά περιλαμβάνουν πολλαπλούς όρους εποξειδικής, επειδή διαφορετικές επικαλύψεις και διαφορετικές τοποθεσίες εργασίας απαιτούν διαφορετικές μεθόδους εφαρμογής.

• Εποξειδικό αστάρι: Σε συστήματα εξωτερικής επίστρωσης πολλαπλών στρωμάτων (π.χ. συστήματα πολυολεφίνης), η εποξειδική επίστρωση βάσης περιγράφεται συχνά ως εποξειδικό αστάρι, επειδή αγκυρώνει το σύστημα στον ανατινασμένο χάλυβα και χρησιμεύει ως το κύριο φράγμα διάβρωσης. Σε πολλές γραμμές παραγωγής, το FBE λειτουργεί ως το στρώμα εποξειδικού ασταριού σε ολόκληρη τη δομή του συστήματος. • Ανθεκτικό σε τριβή διπλής στρώσης FBE (καθορισμένο έργο): Όπου ο κίνδυνος ζημιάς κατά την εγκατάσταση αυξάνεται σε διασταυρώσεις (αυτοκινητόδρομοι, πλωτές οδοί και υπηρεσίες συμφόρησης), μπορεί να καθοριστούν συστήματα FBE ανθεκτικά στην τριβή ή διπλής στρώσης για να παρέχουν πρόσθετη μηχανική προστασία πέρα ​​από την τυπική επίστρωση FBE μονής στρώσης. • Εποξειδική βαφή: σε περιοχές αρμών χωραφιού, καμπύλες καταστημάτων και τοπικές επισκευές, η σύντηξη πούδρας που εφαρμόζεται στο εργοστάσιο συνήθως δεν εφαρμόζεται ξανά επί τόπου. Αυτές οι περιοχές συχνά καθορίζουν εποξειδικά υλικά που εφαρμόζονται σε υγρή μορφή, όπως εποξειδική βαφή για επίστρωση λωρίδων, επεξεργασίες ή επισκευές, ακολουθούμενη από επανέλεγχο συνέχειας μέχρι την πλήρη αποδοχή.

Τύποι και παραλλαγές

Η επίστρωση FBE παρέχεται σε διαφορετικές κατασκευές ανάλογα με την έκθεση στη διάβρωση, τη θερμοκρασία λειτουργίας και τον κίνδυνο ζημιάς κατά την εγκατάσταση.

Single Coat FBE: Μία στρώση θερμοσκληρυνόμενης εποξειδικής σκόνης που συνδέεται απευθείας με τον προετοιμασμένο χάλυβα. Χρησιμοποιείται ως το κύριο εξωτερικό φράγμα διάβρωσης όπου ελέγχονται επαρκώς ο χειρισμός των σωλήνων, η κατάσταση της τάφρου και οι ζημιές επίχωσης.

Το RFQ θα πρέπει να ορίζει την πιστοποίηση σκόνης, το DFT, την προετοιμασία της επιφάνειας, το παράθυρο εφαρμογής και σκλήρυνσης, την περικοπή, τη δοκιμή ασυνέχειας, τα όρια επισκευής και τα αρχεία ιχνηλασιμότητας.

Διπλής στρώσης FBE: Μια κατασκευή δύο στρώσεων προσθέτει ένα ανθεκτικό στην τριβή ή μηχανικά ενισχυμένο εξωτερικό στρώμα πάνω από το κύριο FBE ελέγχου διάβρωσης. Χρησιμοποιείται σε διασταυρώσεις, ανώμαλο έδαφος, ολίσθηση HDD και σε άλλες τοποθεσίες όπου ένα μόνο στρώμα μπορεί να εκτεθεί σε μεγαλύτερη μηχανική βλάβη.

Το FBE διπλής στρώσης δεν εξαλείφει την ανάγκη για προσεκτικό χειρισμό, κατάλληλους κυλίνδρους, προστατευτικά στηρίγματα, συμβατή επίστρωση συγκόλλησης πεδίου και επιθεώρηση μετά την εγκατάσταση.

- 3Συστήματα πολλαπλών στρώσεων LPE και 3LPP: Το FBE σχηματίζει το πρώτο στρώμα ελέγχου της διάβρωσης σε μια επίστρωση πολυολεφίνης τριών στρωμάτων. Το συγκολλητικό στρώμα συνδέει το FBE με το εξωτερικό στρώμα PE ή PP, ενώ η πολυολεφίνη παρέχει πρόσθετη μηχανική απόδοση και απόδοση φραγμού υγρασίας.

Το RFQ πρέπει να αναφέρει το πλήρες σύστημα 3LPE ή 3LPP, τις ατομικές απαιτήσεις για κάθε στρώμα, το συνολικό πάχος, τη γεωμετρία περικοπής, τις δοκιμές απολέπισης ή κολλήματος, την επιθεώρηση ασυνέχειας, το σύστημα επισκευής και το πακέτο ιχνηλασιμότητας.



Πακέτο επιθεώρησης και τεκμηρίωσης

Η αποδοχή της επίστρωσης FBE συνήθως κλείνει όταν ο αγοραστής μπορεί (1) να επαληθεύσει ότι το σύστημα επίστρωσης και το εύρος επιθεώρησης ταιριάζουν με το RFQ/ITP, (2) να ανιχνεύσει κάθε μήκος σωλήνα σε μια παρτίδα επίστρωσης και το αρχείο δοκιμών του και (3) να επιβεβαιώσει ότι οι επισκευές και οι επαναληπτικές δοκιμές ολοκληρώθηκαν και καταγράφηκαν χωρίς ανοιχτά κράτημα.

Τα τυπικά παραδοτέα περιλαμβάνουν: ⒈ Αρχεία ελέγχου υλικού και διεργασιών: διαδικασία επίστρωσης και ITP (εγκεκριμένο έργο), εισερχόμενα αρχεία επιθεώρησης, πιστοποιητικά παρτίδας/παρτίδας εποξειδικής σκόνης (CoA), ιχνηλασιμότητα παρτίδας, έλεγχος αποθήκευσης/διάρκειας ζωής και παραμέτρους της διαδικασίας γραμμής που καλύπτουν τον έλεγχο λειαντικών, τους στόχους προφίλ επιφάνειας και το παράθυρο θερμοκρασίας προθέρμανσης σε χρήση 25 βαθμών (180). ⒉ Στοιχεία προετοιμασίας και εφαρμογής επιφάνειας: επαλήθευση καθαριότητας (π.χ. Sa 2½ / NACE No. 2 όπου καθορίζεται), μετρήσεις προφίλ επιφάνειας (π.χ. 50–100 μm όπου καθορίζεται), μετρήσεις θερμοκρασίας προθέρμανσης κατά μήκος του αγωγού και αρχεία εφαρμογής που υποστηρίζουν την επαναληψιμότητα σε όλη την παρτίδα παραγωγής και στα άκρα της ζώνης κοπής. ⒊ Ολοκληρωμένες αναφορές επιθεώρησης επίστρωσης: Αποτελέσματα DFT με ανιχνεύσιμη αναγνώριση οργάνου και καθορισμένο μοτίβο ανάγνωσης (ελάχ./μέσο/μέγιστο έναντι καθορισμένου εύρους), εγγραφές δοκιμών ασυνέχειας (τζιπ) που υποδεικνύουν κριτήρια τάσεων δοκιμής, εύρος κάλυψης, αποτελέσματα και ασυνέχειες που βρέθηκαν, καθώς και σημειώσεις οπτικής επιθεώρησης σχετικά με την κατάσταση τέλους/οπισθοκοπής επίστρωσης. ⒋ Πακέτο κλεισίματος επισκευής και επανάληψης δοκιμής: Ένα αρχείο επισκευής που περιγράφει λεπτομερώς τον τύπο ελαττώματος, τη θέση (ανά αναγνωριστικό σωλήνα και θέση), το υλικό/μέθοδο επισκευής, την επιβεβαίωση σκλήρυνσης (όπου απαιτείται) και τα απαιτούμενα αποτελέσματα επανάληψης δοκιμής (επανέλεγχος ασυνέχειας και οποιαδήποτε πρόσθετη επαλήθευση DFT) έως ότου επιτευχθεί η αποδοχή της συνέχειας χωρίς ανοιχτές επισκευές. ⒌ Αρχείο ιχνηλασιμότητας και έκδοσης: Μια μήτρα ιχνηλασιμότητας που συνδέει τη σήμανση/ID σωλήνων με την παρτίδα επικάλυψης και την παρτίδα σκόνης, αριθμούς αναφοράς επιθεώρησης (DFT/ασυνέχειες/επισκευές) και στοιχεία λίστας συσκευασίας, που υποστηρίζεται από πιστοποιητικά βαθμονόμησης εξοπλισμού επιθεώρησης (μετρητής DFT, ανιχνευτής ασυνέχειας. πρόσφυση, καθοδική αποκόλληση, κρούση/τριβή).

Υποστήριξη Προμήθειας και Εκτέλεσης Έργου

Το GNEE υποστηρίζει την παράδοση επικάλυψης FBE ευθυγραμμίζοντας το εύρος επικάλυψης με μετρήσιμα στοιχεία αποδοχής, έτσι ώστε η αναθεώρηση RFQ, η εκτέλεση ITP και η έγκριση έκδοσης να μπορούν να κλείσουν με την πρώτη υποβολή.

Η κάλυψη απόδοσης συνήθως περιλαμβάνει: Επιβεβαίωση πεδίου: τύπος συστήματος επίστρωσης (FBE μονής στρώσης, FBE διπλής στρώσης ανθεκτικό στην τριβή ή FBE ως εποξειδικό αστάρι σε 3LPE/3LPP), παράθυρο DFT, κριτήρια δοκιμής ασυνέχειας (τζιπ), μήκος περικοπής, όρια επισκευής και απαιτήσεις επανέλεγχου σύμφωνα με τη μέθοδο διεπαφής και το πεδίο εφαρμογής. Έλεγχος παρτίδας και εγγράφου: Αναγνώριση σωλήνων συνδεδεμένη με την παρτίδα επικάλυψης και την παρτίδα σκόνης, με μετρήσεις DFT, εγγραφές δοκιμών ασυνέχειας και εγγραφές επισκευής/επανεξέτασης που οργανώνονται κατά μήκος ή παρτίδα σωλήνα και συσχετίζονται με στοιχεία της λίστας συσκευασίας. Προστασία χειρισμού: Προστασία περικοπής και λοξοτομής/άκρας που ορίζεται και εφαρμόζεται για τη μείωση της ζημιάς κατά τη φόρτωση, τη μεταφορά και τον χειρισμό του κήπου, διατηρώντας σταθερή τελική κατάσταση για συγκόλληση πεδίου και επίστρωση αρμών. Αρχείο Έκδοσης: Ένα ενοποιημένο πακέτο που συγκεντρώνει αρχεία διαδικασίας επικάλυψης, αποτελέσματα επιθεώρησης, αποδεικτικά στοιχεία βαθμονόμησης/πιστοποίησης (καθορισμένα από το έργο), αλληλογραφία ιχνηλασιμότητας και έγγραφα αποστολής σε μια δομή έτοιμη για έλεγχο για την ελαχιστοποίηση των κύκλων εκ νέου υποβολής.

Δωρεάν προσφορά

Συχνές ερωτήσεις (FAQ)

Ε1: Τι είναι η εποξειδική επίστρωση με τήξη και τι σημαίνει «σύντηξη» στην επίστρωση FBE; A1: Η εποξειδική επίστρωση με σύντηξη είναι μια επίστρωση εποξειδικής σκόνης που εφαρμόζεται σε προθερμασμένο χάλυβα. «Σύντηξη» είναι η τήξη της σκόνης και η διαβροχή της στην καυτή επιφάνεια του χάλυβα, η ροή της έως ότου σχηματιστεί ένα συνεχές φιλμ και η επακόλουθη σκλήρυνση μέχρι να γίνει ένα εποξειδικό φράγμα με σταυροδεσμούς.

Ε2: Υπάρχει διαφορά μεταξύ της επίστρωσης FBE και της επίστρωσης σκόνης FBE; A2: Η επίστρωση FBE περιγράφει την τελική σκληρυνόμενη επίστρωση στον σωλήνα ή στο εξάρτημα, ενώ η επίστρωση με σκόνη FBE δίνει έμφαση στο υλικό σκόνης και στη διαδικασία εφαρμογής σκόνης που χρησιμοποιείται για το σχηματισμό αυτής της επίστρωσης.

Ε3: Ποια είδη επιθεώρησης χρησιμοποιούνται συνήθως για την αποδοχή επικάλυψης FBE σε επικαλυμμένους σωλήνες; A3: Η αποδοχή συνήθως επικεντρώνεται στην κατανομή του πάχους ξηρού φιλμ (DFT), στις δοκιμές ασυνέχειας/πορώδους, στις εγγραφές επισκευής και εκ νέου δοκιμής, στην παρακολούθηση της κατάστασης περικοπής/λήξης και στην ιχνηλασιμότητα που συνδέει το αναγνωριστικό σωλήνα με την παρτίδα επίστρωσης και τα αρχεία επιθεώρησης.

Ε4: Πού ταιριάζουν το εποξειδικό αστάρι και το εποξειδικό χρώμα σε ένα έργο επίστρωσης σωλήνων που καθορίζει το FBE; A4: Το εποξειδικό αστάρι συνήθως περιγράφει την εποξειδική βασική επίστρωση σε συστήματα πολλαπλών στρώσεων, όπου το FBE μπορεί να λειτουργήσει ως επίστρωση ασταριού, ενώ η εποξειδική βαφή χρησιμοποιείται συνήθως για την επίστρωση αρμών πεδίου ή τοπικές επισκευές όπου η σύντηξη σκόνης δεν εφαρμόζεται ξανά επί τόπου.
